Ventilador Mecânico Pneumático S-21 Ressonância Magnética

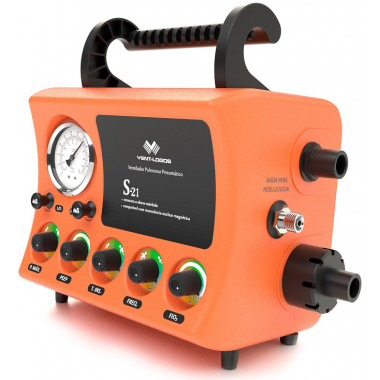

Ventilador Mecânico Pneumático S-21 é um ventilador mecânico pneumático desenvolvido para o uso em suporte avançado de vida no atendimento a neonatos a termo ou prematuros, crianças, adultos e obesos mórbidos. Possui válvula reguladora interna, opção de concentração de oxigênio de 40% a 100%, controles de tempo inspiratório e frequência, além de pressão inspiratória máxima (Pmáx) e pressão positiva expiratória final (PEEP). Com design moderno, robusto e compacto, ele atende a situações de emergência, transporte, fisioterapia respiratória e Ressonância Nuclear Magnética.

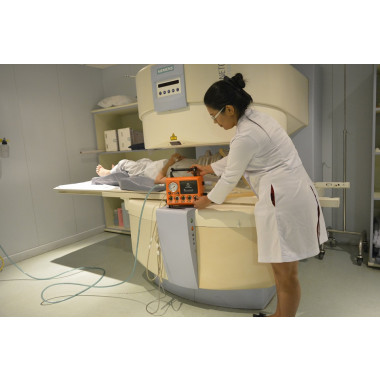

Seu uso é adequado para situações de insuficiência respiratória, ventilação pulmonar de curta e longa duração, transporte intra e extra-hopitalares, backup de UTIs, túneis de Ressonância Nuclear Magnética, entre outras.
Com o ajuste da pressão inspiratória máxima entre 12 e 55 cmH2O, o S-21 atende a uma ampla faixa de pacientes, desde neonato até obeso mórbido.
O equipamento conta com diversos ajustes, sendo eles, pressão inspiratória máxima (Pmáx) que regulável de 12 a 55 cmH2O, pressão positiva expiratória final (PEEP) variando de 0 a 20 cmH2O, tempo inspiratório (pode variar de 0,3 a 3,5 segundos), frequência ventilatória (ajustável entre 3 e 80 ciclos por minuto) e concentração de oxigênio (FiO2) variando de 40% a 100%.

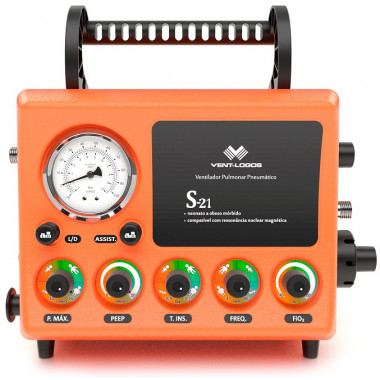

Lembrando que Pmáx e PEEP podem ser monitorados por meio do manômetro analógico localizado na face frontal do aparelho.
Além dos controles, o S-21 conta também com outras particularidades, como chave interruptora geral (liga/desliga), válvula estabilizadora de pressão interna, válvula de segurança, alarme de desconexão e saída para nebulizador. Além disso, o circuito do paciente é simplificado, tendo duas vias e um conector para o paciente.
São três os modos ventilatórios possíveis: CMV (Controlled Mandatory Ventilation), AMV (Assisted Mandatory Ventilation) e manual. Os modos de ventilação controlada (CMV) e assistida podem ser selecionadas no controle liga/desliga da ventilação assistida (sensibilidade assistida).
O S-21 oferece maior facilidade de operação ao usuário com a possibilidade de uso de dois tipos de suporte. O primeiro é a alça, uma estrutura que fica na face superior do aparelho e tem a função de transporte e de sustentação. O segundo é a garra traseira, que permite que o aparelho seja fixado.
O S-21 permite o modo ventilatório manual, permitindo que o profissional assuma o controle da ventilação. O equipamento possui em sua face lateral esquerda um botão de inspiração manual que, quando pressionado, inicia um ciclo inspiratório com os mesmos parâmetros ajustados para os ciclos do modo CMV.
Graças à robustez dos materiais utilizados e ao método de construção do mecanismo, que utiliza peças de pouca mobilidade e de baixo atrito, o equipamento apresenta grande durabilidade, sendo dada uma garantia de cinco anos pela fábrica.
| Mecanismo |
Pneumático |
| Gerador |
De pressão |
| Ciclagem |
A tempo (INS-EX)(EX-INS) |
| Modos de ventilação |
CMV (controlada), AMV (assistida) e manual |
| Pressão de calibração |
3,5 kgf/cm² (3,43 kPa x 100 ou 50 psi) |
| Pressão Insp. Máxima |
Ajustável de 12 a 55 cmH2O |
| Frequência |
Ajustável de 3 a 80 cpm |
| PEEP |
Ajustável de 0 a 20 cmH2O (± 10%) |
| Concentração média |
Ajustável de 40% a 100% |
| Válvula de segurança |
Se dá pelo sistema de geração da pressão máxima |
| Fonte propulsora |
Oxigênio medicinal de 3,5 kgf/cm² (3,43 kPa x 100 ou 50 psi) até 5,0 kgf/cm² (4,90 kPa x 100 ou 71,12 psi) |
| Resistência expiratória |
2 cmH2O (0,196 kPa) @ 60 L/min |
| Alarme de desconexão |
Tempo de disparo ajustado em 18 s (± 10%) |
| Dimensões |
30 x 16 x 20 cm |
| Peso líquido |
2,6kg |
Acompanha o S-21
- Tubo corrugado de silicone – 90 cm
- Conector “Y”
- Extensão para O2 – 2 m
- Manual do usuário
- Certificado de garantia
